มานอมิเตอร์ มาโนมิเตอร์ แบบติดตั้ง
เครื่องวัดความดันอากาศ
Manometer
แบบติดตั้ง |
    |
   |
1 |
 |
|
|
 CP 100
มานอมิเตอร์ มาโนมิเตอร์ เครื่องวัดความดันแตกต่าง
Differential pressure transmitter
 ย่านวัด 0 ถึง 100 Pa, - 1000 ถึง + 20 mbar
สัญญาณออก 0-10V หรือ 4-20 mA
มีจอแสดงผล LCD หรือไม่มี
ป้องกันน้ำและฝุ่น, IP 65
 รายละเอียดสินค้า อุปกรณ์ประกอบ |
2 |
 |
|
CP 200
มานอมิเตอร์ มาโนมิเตอร์ เครื่องวัดความดันแตกต่าง
ย่านวัด : 0 ถึง 100 Pa, – 2000 mbar ถึง + 2000 mbar
LCD แสดงการวัด 2 ค่าพร้อมกัน
แสดงความดันเป็น + และ – โดยให้ค่า 0 ที่กลางสเกลได้
สัญญาณออก : 0-10V x 2 หรือ 4-20 mA x 2 ( เลือกได้โดยสวิทช์ในเครื่อง ) RS 232, 2 Relay
6A/230 Vac
รายละเอียดสินค้า อุปกรณ์ประกอบ |
3 |
 |
|
CP 300
มานอมิเตอร์ มาโนมิเตอร์ เครื่องวัดความดันแตกต่าง
ย่านวัด : 0 ถึง 10, - 100 ถึง + 100 Pa, -10000 ถึง + 10000 mbar
LCD แสดงการวัด 4 ค่าพร้อมกัน
แสดงความดันเป็น + และ – โดยให้ 0 ที่กลางสเกลได้
สัญญาณออก : 0-10V x 2 หรือ 4-20 mA x 2 ( เลือกได้ในเครื่องโดยสวิทช์ ) RS 232, 2 Relay
6A/230 Vac
MODBUS network RS 485 system
รายละเอียดสินค้า อุปกรณ์ประกอบ |
มานอมิเตอร์ มาโนมิเตอร์ เครื่องวัดความดันอากาศพร้อมรีเลย์ควบคุม
Manostat |
4 |
 |
|
PST - Pressostats
ย่านวัด : -500/+1000 Pa ถึง -1000/+2000 mbar
จอแสดงผล LCD 5 หลัก
1 RCR relay 3A/230Vca
มีสัญญาณไฟ LED
มีซอฟต์แวร์ และ ดิฟสวิทช์ในการเลือกข้อมูล
กันน้ำและฝุ่น IP 65
ปรับศูนย์อัตโนมัติหรือด้วยการกดปุ่ม
ติดตั้งง่าย
PST-1- Pressostats
ย่านวัด : -500 ถึง +1000 Pa
หน่วยการวัด : Pa, mmH2O, mbar, inWG and mmHG
Power supply : 24 Vac/Vdc ±10%
Output : relay 3A/230Vac
ท่อต่อความดันแบบรอยหยัก (barbed fittings) Ø 6.2 mm
PST-2- Pressostats
ย่านวัด : -500 ถึง +1000 mmH2O
หน่วยการวัด : Pa, mmH2O, mbar, inWG and mmHG
Power supply : 24 Vac/Vdc ±10%
Output : relay 3A/230Vac
ท่อต่อความดันแบบรอยหยัก (barbed fittings) Ø 6.2 mm
PST-3- Pressostats
- ย่านวัด : -250 ถึง +500 mbar
- หน่วยการวัด : mbar, inWG, mmHG, KPa and PSI
- Power supply : 24 Vac/Vdc ±10%
- Output : relay 3A/230Vac
- Connections compression fiitings Ø 4 x 6 mm
PST-4- Pressostats
ย่านวัด : -1000 ถึง +2000 mbar
หน่วยการวัด : mbar, inWG, mmHG, KPa and PSI
Power supply : 24 Vac/Vdc ±10%
Output : relay 3A/230Vac
Connections compression fiitings Ø 4 x 6 mm
รายละเอียดสินค้า อุปกรณ์ประกอบ |
|
 |
เครื่องวัดความดันด้วยของเหลว ไม่ใช้ไฟฟ้า
มานอมิเตอร์ มาโนมิเตอร์
Inclined Manometer
Liquid Column Manometer |
5 |
 |
|
แบบแนวตั้ง(Vertical)
เหมาะสำหรับวัดค่าความดันแตกต่างที่มีค่าสูงมีขนาดกะทัดรัด
ย่านวัด : 0-100mmH2O ถึง 0-2,6 bar
รูปทรงแบบแนวตั้ง อ่านค่าได้ง่าย
หน่วยวัด: mmH2O, daPa, mbar…. |
6 |
 |
|
แบบระนาบเอียง(Inclined)
เหมาะสำหรับวัดค่าความดันแตกต่างที่มีค่าต่ำมากๆ
ย่านวัด : 0-5 ถึง 0-100 mmH2O .
ตำแหน่งศูนย์ที่กลางสเกล
มีมาตรปรับระดับแนวนอนในตัว
หน่วยวัด : mmH2O, daPa, mbar…. |
7 |
|
|
MG Series
เหมาะสำหรับงานรักษาสภาวะอากาศ, ระบบการถ่ายเทาอากาศ, เครื่องปรับอากาศ…
ย่านวัด : 0-20, 0-40, 0-50, 0-60, 0-80, 0-100 mmCE.
ปรับตำแหน่งศูนย์ได้โดยการเลื่อนแผ่นสเกล
มีระบบการป้องกันความดันเกินชั่วขณะ
มีมาตรปรับระดับแนวนอนในตัว
แผ่นรอง PVC สีขาว, ติดตั้งด้วยสกูร 2 ตัว, ท่อต่อความดัน 487 connectors และของเหลว
สีแดง AWS 10.
ความไวต่อการวัดสเกลและการตอบสนองสามารถดาว์นโหลดจาก Data sheet
รายละเอียดสินค้า |
8 |
 |
|
KM Series VOLT.1S Liquid
เหมาะสำหรับงานในระบบก๊าซแรงดันต่ำ
ย่านวัด : 0-45 mbar (or 0-18 inWG), 0-60 mbar (or 0-24 inWG)
ลักษณะเครื่องวัดเป็นแบบตัว U ในแนวตั้ง
การค่าได้ง่ายโดยการเลื่อนแผ่นสเกล
มีระบบวาล์วการป้องกันความดันเกินชั่วขณะ
ต่อกับวาล์วได้ และมีตะขอเกี่ยวสำหรับแขว
มาพร้อมกับยางหุ้มจุดต่อ, ของเหลว VOLT.1S 1ขวด และกระเป๋าจัดเก็บ
รายละเอียดสินค้า |
9 |
 |
|
KX Series AWS.10 liquid, density = 0.87
เหมาะสำหรับงานรักษาสภาวะอากาศ, ระบบการถ่ายเทาอากาศ, เครื่องปรับอากาศ…
ย่านวัด : 20-0-20, 25-0-25, 30-0-30, 40-0-40, 50-0-50 mmCE.
ตำแหน่งศูนย์ที่กลางสเกล
วัดได้ทั้งความดันบวก และ ลบ
มีมาตรปรับระดับแนวนอนในตัว
แผ่นรอง PVC สีขาว, สกูรที่ใช้ติดตั้ง 2 ตัว, ท่อต่อความดัน 487 connectorsและของเหลว
สีแดง AWS 10.
รายละเอียดสินค้า |
10 |
|
|
TJ Series • AWS.10, VOLT.1S or Hg liquid
เหมาะสำหรับงาน วัดความแปรผันของความดัน, ความกดอากาศหรือความดันแตกต่างของอากาศ
หรือก๊าซ ย่านการวัดขึ้นอยู่กับ ชนิดของเหลว ที่ใช้ : AWS 10, VOLT 1S หรือ ปรอท
ย่านวัด :
AWS.10 Liquid d=0,87 (in mmCE) : 0-100, 0-150, 0-200, 0- 300, 0- 400, 0-600,
0-800, 0-1000
VOLT.1S Liquid d=1,86 (in mmCE) : 0-450, 0-650, 850, 0- 1300, 0-1750, 0-2150
Hg Liquid d=13,545 (in mbar) : 0-310, 0-470, 0-620, 0- 920, 0-1230, 0-1550
ลักษณะเครื่องวัดเป็นแบบตัว J ในแนวตั้ง
ปรับตำแหน่งศูนย์ได้โดยการเลื่อนแผ่นสเกล
ถ้าติดตั้งคงที่สามารถใช้กับของเหลว AWS 10, VOLT 1S หรือ ปรอท
ถ้าใช้งานเป็นแบบพกพาของเหลวที่ใช้ต้องเป็น VOLT 1S
แผ่นรอง PVC สีขาว, สกูรที่ใช้ติดตั้ง 2 ตัว, ท่อต่อความดัน 487 connectors และของเหลว
รายละเอียดสินค้า |
11 |
 |
|
HP Series • AWS.10 liquid, density = 0.87
เหมาะอย่างยิ่งสำหรับตรวจวัดความดันเกิน เช่น ห้องปฏิบัติการ, ห้องปลอดเชื้อ, clean rooms,
laminar flows, operating block
ย่านวัด : 0-5, 0-10, 0-15 mmCE
มีความไวสูงต่อการวัด
ย่านวัดความดันอยู่ในช่วงต่ำมาก
ปรับตำแหน่งศูนย์ได้โดยการเลื่อนแผ่นสเกล
มีมาตรปรับระดับแนวนอนในตัว
แผ่นรอง PVC สีขาว, สกูรที่ใช้ติดตั้ง 2 ตัว, ท่อต่อความดัน 487 connectors และของเหลว
สีแดงAWS 10.
รายละเอียดสินค้า |
12 |
 |
|
MT Series • VOLT.1S Liquid
เหมาะอย่างยิ่งสำหรับงานวัดความดันในปล่องควันและห้องเผาไหม้และตัวกรองอากาศ
ย่านวัด : 0-10, 0-40, 0-80, 0-100 mmCE
มีระบบการป้องกันความดันเกินชั่วขณะ
ปรับตำแหน่งศูนย์ได้โดยการเลื่อนแผ่นสเกล
มีมาตรวัดระดับในแนวนอนในตัว
สายเชื่อมต่อวาล์วได้, ติดตั้งคงที่ด้วยแม่เหล็กในตัว
สามารถใช้ Pitot tube วัดความเร็วได้
มาพร้อมกับยางหุ้มจุดต่อ
มาพร้อมกับยางหุ้มจุดต่อ, ของเหลว VOLT.1S 1ขวด และกระเป๋าจัดเก็บ
รายละเอียดสินค้า |
13 |
 |
|
LU Series • AWS.10, VOLT.1S or Hg liquid
เหมาะสำหรับงาน วัดความแปรผันของความดัน, ความกดอากาศหรือความดันแตกต่างของอากาศ
หรือก๊าซ ย่านการวัดขึ้นอยู่กับชนิดของเหลวที่ใช้ : AWS 10, VOLT 1S หรือ ปรอท
ย่านวัด :
AWS.10 Liquid d=0,87 (in mmCE) : 50-0-50, 100-0-100, 150-0-150, 200-0-200,
300-0-300, 400-0-400, 500-0-500
VOLT.1S Liquid d=1,86 (in mmCE) : 220-0-220, 330-0-330, 430-0-430, 650-0-650,
870-0-870, 1090-0-1090
Hg Liquid d=13,545 (in mbar) : 240-0-240, 310-0-310, 440-0-440, 620-0-620,
780-0-780
ลักษณะเครื่องวัดเป็นแบบตัว U ในแนวตั้ง
วัดได้ทั้งความดันบวกและลบได้อย่างต่อเนื่อง
วัดโดยการอ่านค่าผลบวกแต่ละcolumn
ปรับตำแหน่งศูนย์ได้โดยการเลื่อนแผ่นสเกล
ถ้าติดตั้งคงที่สามารถใช้กับของเหลว AWS 10, VOLT 1S หรือปรอท
ถ้าใช้งานเป็นแบบพกพาของเหลวที่ใช้ต้องเป็น VOLT 1S
แผ่นรอง PVC สีขาว, สกูรที่ใช้ติดตั้ง 2 ตัว, ท่อต่อความดัน 487 connectors และของเหลว
สีแดงAWS 10.
รายละเอียดสินค้า |
14 |
 |
|
TX Series • AWS.10 liquid, density = 0.87
เหมาะสำหรับงานที่วัดความดันเกินโดยเฉพาะ, ห้องปฏิบัติการทางวิทยาศาสตร์, ห้องปลอดเชื้อ
ย่านวัด : 2.5-0-2.5, 5-0-5, 7.5-0-7.5 mmCE
ตำแหน่งศูนย์ที่กลางสเกล
วัดได้ทั้งความดันบวก และ ลบ
มีความไวสูงต่อการวัด
ย่านการวัดความดันอยู่ในช่วงต่ำมาก
ปรับตำแหน่งศูนย์ได้โดยการเลื่อนแผ่นสเกล
มีมาตรปรับระดับแนวนอนในตัว
แผ่นรอง PVC สีขาว, สกูรที่ใช้ติดตั้ง 2 ตัว, ท่อต่อความดัน 487 connectors และของเหลว
สีแดงAWS 10
รายละเอียดสินค้า |
15 |
 |
|
VH Series • AWS.10 liquid, density = 0.87
เหมาะสำหรับงานตรวจสอบสิ่งอุดตันในการระบายอากาศและการขจัดฝุ่น
ย่านวัด : 0-35, 0-50, 0-100 mmC
ย่านการวัดในแนวตั้ง
[first column • second column] in mmCE : [0-11 • 14-35], [0-16 • 19-50]
[0-16 • 18-100] Horizontale V-shaped liquid column.
ย่านการวัดประกอบด้วยสองส่วน
มีความไวต่อการวัดแตกต่างกันใน 2 ย่านวัด
ปรับตำแหน่งศูนย์ด้วยลูกลอย
ใช้พื้นที่น้อย
มีมาตรวัดระดับแนวนอนในตัว
แผ่นรอง PVC สีขาว, สกูรที่ใช้ติดตั้ง 2 ตัว, ท่อต่อความดัน 487 connectors และของเหลว
สีแดงAWS 10
รายละเอียดสินค้า |
16 |
 |
|
GF Series • VF1 or Hg liquid
เหมาะสำหรับงานตรวจวัดความดันในเครือข่ายก๊าซ ย่านการวัดขึ้นอยู่กับชนิดของเหลวที่ใช้ :
VF 1 หรือ ปรอท
ย่านวัด :
VF1 Liquid d=1 in mmCE : 125-0-125, 250-0-250, 350-0-350, 500- 0-500
Hg Liquid d=13,545 in mbar : 170-0-170, 340-0-340, 470-0-470, 670-0-67
ลักษณะเครื่องวัดเป็นแบบตัว U ในแนวตั้ง
วัดความดันทั้ง บวก และ ลบ ได้อย่างต่อเนื่อง
วัดโดยการอ่านค่าผลบวกแต่ละcolumn
ใช้งานได้ทั้งติดตั้งอยู่กับที่หรือแบบพกพา
ปรับตำแหน่งศูนย์ได้โดยการเลื่อนแผ่นสเกล
ทนความดันคงที่ได้ถึง 10 bars
Altuglas column sunk into the solid block.
มาพร้อมกับของเหลว, สกูรที่ใช้ติดตั้ง 2 ตัว
รายละเอียดสินค้า |
17 |
 |
|
CP 25
- เหมาะสำหรับงานตรวจวัดการกระเพื่อมของความดัน (depression or differential pressure of
air or gas) และออกแบบมาเป็นการเฉพาะเพื่อตรวจการอุดตันของตัวกรองอากาศ
- ย่านการวัด : 0 ถึง 25 mmCE หรือ 0 ถึง 1 InWg
- มีระบบการป้องกันความดันเกินชั่วขณะ
- ท่อต่อความดัน 487 connectors และของเหลวสีแดง AWS 10
รายละเอียดสินค้า |
18 |
 |
|
ECM
เครื่องวัดความดันแบบของเหลวมี Output Relay สำหรับงานควบคุม
ย่านการวัด :
(ระนาบเอียง)Inclined version in mmCE : 8-0-8, 20-0-20, 0-10, 0-20, 0-40, 0-60
(แนวตั้ง)Vertical version in mmCE : 0-100, 0-150, 0-200, 0-300
วัคความดันแตกต่างได้ทั้งบวก และ ลบ
เลือกใช้ 1 หรือ 2 หน้าสัมผัสรีเลย์บนสเกลเดียวกัน
Electric contacts from 0.5 mmH2O (5 Pa)
ตั้งเวลาหน่วงได้ตั้งแต่ 0 ถึง 45 วินาที
Contact rating : 3A at 230 V/50 Hz
Operation of the contact on rising or falling pressure, by using the inverter function
Simple pressure setting by cursor on graduated scale
Max. static pressure of 6 bar, when used on differential pressure
Pressure and switching points continuously displayed
Switch position indicated by LED
รายละเอียดสินค้า |

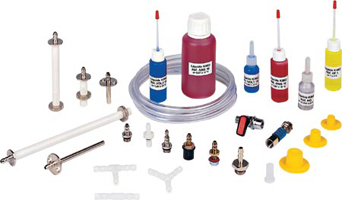

อุปกรณ์เสริม มานอมิเตอร์ มาโนมิเตอร์
Accessories |
 |
| 19 |
 |
|
ข้อต่อและวาล์ว
Simple connection in chromed brass or Delrin, chromed brass safety, valve connection in chromed brassed (male/female 1/8 gas or female/male 1/8 gas)... |
|
| |
| 20 |
 |
|
ของเหลวชนิดต่างๆ
AWS 10 : Density = 0,87. Bottle of : 20 ml, 30 ml, 125 ml, 250 ml, 500 ml, 1000 ml.
HG : Density = 1,86. Bottle of : 10 ml, 20 ml, 30 ml, 125 ml.
VF 1 : Density = 1. Bottle of : 20 ml, 30 ml, 125 ml, 250 ml,
500 ml,1000 ml. |
|
| |
| 21 |
 |
|
ท่อต่อความดัน
Wide range of pressure connections
for double-shell wall, quick connection for wall without rear access, simple connection with rear nut, through-connection for partitions standard.... |
|
| |
| 22 |
 |
|
สายต่อ
Clear tube Ø 5 x 8 For permanent installation (m/l or 25m).
Silicone tube Ø 4 x 7 Black or white, for test instruments
(m/l or 25 m). |
|
| |
| 23 |
 |
|
ข้อต่อเสริม
Straight connection for Ø 5 x 8 tube.
T-connection for Ø 5 x 8 tube.
Y-connection for Ø 5 x 8 tube. |
|
| รายละเอียดสินค้า |
|
|
มานอมิเตอร์ มาโนมิเตอร์ แบบพกพา
เครื่องวัดความดันอากาศ
Manometer
แบบพกพา |
|

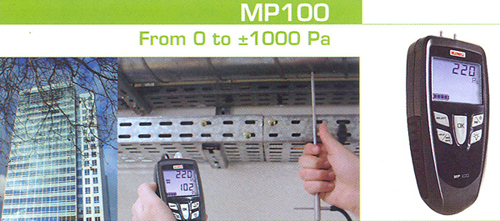

MP100
เครื่องวัดความดัน
MP100 : ย่านวัด-1,000 ถึง +1,000 Pa
MP101 : ย่านวัด-1,000 ถึง +1,000 mmH2O
MP105 : ย่านวัด-500 ถึง +500 mbar
MP112 : ย่านวัด-2,000 ถึง +2,000 mbar
รายละเอียดสินค้า อุปกรณ์ประกอบ
MP120
เครื่องวัดความดันและอัตราความเร็วลม
ย่านวัดวัดความดัน –1,000 ถึง +1,000 Pa
ย่านวัดวัดอัตราความเร็วลม 2 - 40 เมตร/วินาที
รายละเอียดสินค้า อุปกรณ์ประกอบ |
25 |
 |
|
MP200
เครื่องวัดความดัน/อุณหภูมิ/คาร์บอนมอนอกไซด์(CO)
วัดก๊าซคาร์บอนมอนอกไซด์ในภาวะแวดล้อม
ย่านวัด
500 ถึง +500 Pa.
2,500 ถึง +2,500 Pa.
10,000 ถึง +10,000 Pa.
500 ถึง +500 mbar.
2,000 ถึง +2,000 mbar.
Thermocouple K, J, T
–200 ถึง +1300,–100 ถึง +750 ,–200 ถึง +400 °C
โพรปวัดคาร์บอนมอนอกไซด์/อุณหภูมิ
ย่านวัด 0 – 1,000 ppm และ –20 ถึง +80 °C
สามารถเก็บค่าที่วัดได้ 8,000 จุดและต่อกับเครื่องคอมพิวเตอร์ได้
รายละเอียดสินค้า อุปกรณ์ประกอบ |
|
| |
|
| |
|
มานอมิเตอร์ มาโนมิเตอร์ 2 ประเภท
